1、概述

KCS系列礦用濕式除塵風機（以下簡稱除塵風機）兼有通風和除塵雙重功能，主要適用于煤礦井下粉塵比較集中的產塵作業點含塵空氣就地凈化，并能部分消除氣體中的有害成份，有效地使作業環境符合工業衛生標準、保證礦工的身體健康及礦井安全。

除塵風機執行標準，企業標準Q/TAFT 013-2019KCS系列礦用濕式除塵風機》和行業標準MT/T159-2005《礦用除塵器通用技術條件》。

2、防爆型式及防爆標志

除塵風機配套電動機防爆型式：隔爆型；防爆標志：ExdI Mb.

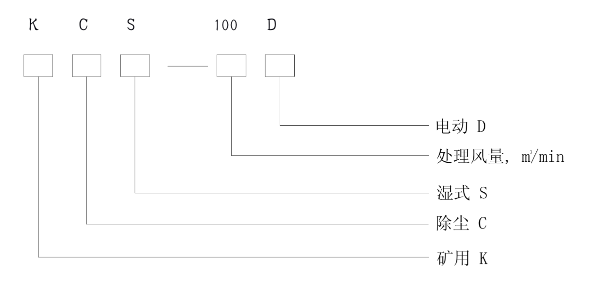

3、除塵風機型號及表示方法

4、除塵風機正常工作條件

a) 海拔不超過1000m；

b) 環境大氣壓：86kPa～106kPa；

c) 環境溫度0℃～+40℃；

d) 相對濕度≤95％（+25℃）；

e) 輸送氣流中允許含有甲烷混合物爆炸性氣體及煤塵。

5、結構特征

6.1除塵風機主要由混合室、凈化室、主機與脫水裝置組成，其結構如圖1、2所示，主要結構尺寸見表2、3；其結構件均用鋼板焊接而成，各段風筒由法蘭盤螺栓連接，采用葉輪與電機直聯方式。該機結構緊湊，堅固耐用，使用安全，維護方便。

除塵風機直接利用由葉輪高速旋轉所產生的旋轉氣流強化含塵空氣中的粉塵與水霧霧粒的沖突，提高對細微粉塵的捕獲率，使其得到充分混合并形成含塵液滴，由旋轉氣流產生的離心力將含塵液滴拋到內筒壁上，經通孔進入夾層空腔落入積水盒后被排出，從而實現捕獲氣載粉塵、凈化空氣的目的。其除塵功能完全利用空氣動力特性自身的技術特征實現，不需要復雜的過濾裝置，解決了現有產品在現場使用中因濾網堵塞所造成的一系列問題。除塵風機具有除塵效率高、除塵系統阻力小、無需經常維修等優點，更能滿足現場的需要。

6、安裝及注意事項

7.1除塵風機設有支撐腳和懸吊孔，即可安裝在巷道中的地面使用，也可懸掛使用。

7.2除塵風機葉輪的旋轉方向必須符合機殼上指示箭頭所指示的方向。

7.3除塵風機必須由專人操作和管理。

7.4除塵風機的安裝和使用必須符合“煤礦安全規程”的有關規定。

7.5經過長途運輸或長期擱置不用的除塵風機，在使用前必須測量電機定子絕緣電阻（絕緣電阻不小于50兆歐），經檢查合格方可接通電源，試運行10分鐘，若無異常聲響即可投入正常運行。

7.6除塵風機在煤礦井下使用時必須用U型不延燃橡套電纜。

7、使用和維修

為保證除塵風機的長期安全運行，必須注意正確使用和經常性的維護保養。

8.1除塵風機必須有接地措施。

8.2除塵風機應安裝在干燥通風處，并防止受其它腐蝕。

8.3除塵風機在使用前應檢查各緊固件是否齊全、牢固，連接是否可靠，葉輪的旋轉方向是否正確，試運轉是否靈活、有無雜音或異常聲、撞擊聲。

8.4使用操作

a、開機順序：首先打開向除塵風機供水的閥門，處于噴霧狀態下，啟動風機，待風機運轉后除塵風機處于正常工作狀態。

b、停機順序：先后關閉風機和除塵風機噴霧閥門，則除塵風機處于停機狀態。

8.5、除塵風機的保養和維護

除塵風機應設專人保養，做到定期檢查和維護。

a）噴嘴的檢查和更換

噴嘴的檢查和維護每周進行一次。具體步驟是：除塵風機停止運行時，拆開其前端連接的吸塵風筒，檢查噴嘴是否有堵塞，若發現噴嘴堵塞，必須清洗干凈。

8.6、注意事項

除塵風機在使用過程中，必須注意以下事項：

a、除塵風機電機必須接地；

b、噴霧供水應保持潔凈，避免發生噴嘴堵塞；

c、嚴禁井下帶電維修；

d、禁止隨意更換防爆零部件；

故障分析與排除

應避免頻繁開關除塵風機。

8.9、運行中要經常檢查聲音是否正常，連接有無松動。

8.10、定期更換潤滑脂，每六個月必須將軸承清洗一次，并換注新的潤滑脂，加入量為軸承室凈空腔容積的1/3-2/3。采用全封閉含油低噪聲軸承的產品在使用壽命期內不需要更換潤滑脂。

8.11、運行中軸承溫度不得超過95℃，且聲音正常，當軸承損壞時，應換用新軸承。

8.12、除塵風機每六個月定期小修一次，每年大修一次。

8.13、電動機在裝配和拆卸時，應注意保護好隔爆面，裝配隔爆面時要涂上204-1防銹油，所有隔爆面不得有損傷和銹蝕，否則會失去隔爆性能，不能保證安全運行。如有損傷或銹蝕現象，應進行修補或更換，隔爆零部件的修補和更換，必須符合GB3836.2-2000《爆炸性氣體環境用電氣設備 隔爆型“d”》的有關規定。

8.14、除塵風機在不使用時應放置在空氣流通、干燥的地點，防止受潮、受腐蝕及其他損壞。

9、包裝和運輸

9.1、除塵風機在出廠前已經調試，試運檢查合格后包裝在牢固的木箱內。

9.2、一般為整機運輸，可陸運或水運。

9.3、包裝箱內技術資料有：防爆合格證、摩擦火花試驗合格證、安全標志準用證、檢驗合格證、使用維護說明書。

10、售后服務

產品自出廠之日起，一年內對用戶實行“三包”，“三包”期內出現質量問題，我公司負責上門服務。

11、訂貨須知

11.1來我公司或電話訂貨須注明產品的名稱、型號、數量；

11.2本說明書參數不能滿足要求的，可根據具體參數為用戶提供選型方案。

礦用除塵風機工作條件：

1、環境溫度0～40℃；

2、海拔高度小于2000米；

3、相對濕度不大于（95±3）％（25℃）；

4、使用于含甲烷和煤塵爆炸性氣體的井下；

5、大氣壓力：（80～110）kpa

礦用除塵風機產品特點：

1、 原理獨特，體積小，重量輕，采用旋流除塵裝置，通過“旋流”裝置的霧化粉塵，在離心力的作用下與風機內壁迅速碰撞下沉，并通過排污口排出。該裝置工作阻力低，耗能少：工作阻力僅為700pa，單位處理風量的能耗為同類產品的30%左右。

2、 除塵效率高，適用粉塵濃度范圍廣，實測粉塵濃度24000mg/m3時，仍能正常工作不會堵塞，對低濃度含塵氣體的凈化效果同樣令人滿意。能捕集的粉塵粒度范圍廣，對粗粒粉塵和呼吸性粉塵都有很高的捕塵效率。

3、 結構簡單，無清洗周期，自凈能力強，能長期連續工作，不堵塞，無需拆卸清洗維護，結構簡單，使用方便。

煤礦用KCS除塵風機直接利用由葉輪高速旋轉所產生的旋轉氣流強化含塵空氣中的粉塵與水霧霧粒的沖突，提高對細微粉塵的捕獲率，使其得到充分混合并形成含塵液滴，由旋轉氣流產生的離心力將含塵液滴拋到內筒壁上，經通孔進入夾層空腔落入積水盒后被排出，從而實現捕獲氣載粉塵、凈化空氣的目的。

煤礦用KCS除塵風機其除塵功能完全利用空氣動力特性自身的技術特征實現，不需要復雜的過濾裝置，解決了現有產品在現場使用中因濾網堵塞所造成的一系列問題。煤礦用KCS除塵風機具有除塵效率高、除塵系統阻力小、無需經常維修等優點，更能滿足現場的需要

KCS系列礦用濕式除塵風機（濕式除塵洗氣機）技術先進性：

　　1、在不增加風機裝機功率的情況下，利用了濕式除塵風機排出的高壓干凈空氣作為風速噴霧的風源，用除塵風機高壓風速反向把水霧噴射到整個巷道的斷面或產塵作業點。特別是安裝在掘進機上，可作為移動式濕式除塵兼風速噴霧降塵設備。遠距離噴霧控制了粉塵在巷道的向后蔓延，在除塵降塵方面取得了良好的效果

　　2、噴霧射程遠，噴射范圍大。通過風速實現長距離噴霧通過支架調節，加大噴霧噴射范圍，更適用于工作狀況條件較差的環境.

　　3、節能效果明顯，應用范圍廣設備結構簡單，投資成本較低

KCS系列礦用濕式除塵風機（濕式除塵洗氣機）性能優勢：

1、可隨車裝備、機動靈活、結構緊湊、布局合理、部件做工精細、產品配置完善、性能可靠；

2、射程遠、覆蓋面積大、所噴射水霧顆粒細小，與空氣中的塵埃接觸迅速，并形成一種潮濕霧狀體，加重塵埃自重，加速塵埃降塵，抑制塵埃擴散；

3、適用范圍廣、工作效率高、車載式可邊行駛邊噴霧，噴霧速度快、對塵埃有較強的穿透力和霧珠附著力、能有效地節約用水和減少環境污染；

煤場石料場在卸車、堆存、裝運車時產生不可避免的揚塵，給周圍環境帶來嚴重的污染，汽車在裝卸時原煤在重力作用下遇風吹造成揚塵。煤堆石料存放情況下表面遇風吹也會產生揚塵，鏟車在堆取時產生的揚塵，這些粉塵四處飛舞，小面積的除塵工具很難達到降塵效果，新一代KCS系列礦用濕式除塵兼風速噴霧除霾降塵風機能更有效的擴大除塵面積，可隨車裝備、操作靈活、性能可靠。

KCS系列礦用濕式除塵風機（濕式除塵洗氣機）安裝及注意事項

1除塵風機設有支撐腳和懸吊孔，即可安裝在巷道中的地面使用，也可懸掛使用。

2除塵風機葉輪的旋轉方向必須符合機殼上指示箭頭所指示的方向。

3除塵風機必須由專人操作和管理。

4除塵風機的安裝和使用必須符合“煤礦安全規程”的有關規定。

5經過長途運輸或長期擱置不用的除塵風機，在使用前必須測量電機定子絕緣電阻（絕緣電阻不小于50兆歐），經檢查合格方可接通電源，試運行10分鐘，若無異常聲響即可投入正常運行。

6除塵風機在煤礦井下使用時必須用U型不延燃橡套電纜

KCS系列礦用濕式除塵風機（濕式除塵洗氣機）新開發增加的式樣

　?、倏蓪⒅雀臑橹Ъ?，方便客戶移動風機。

　?、谝部稍谇懊嬖黾幼儚酵?，滿足客戶要求。

　?、垡部稍谙旅婕有≤?，方便移動 。

礦用濕式除塵風機其中部件水質過濾器和機架的作用：

　　1、水質過濾器用于過濾供給除塵風機的水，以免水中雜質堵塞噴霧裝置。

　　2、機架上放置軸流風機、箱體和過濾器。并可在皮帶機尾的導軌上運行。

KCS-500D礦用濕式除塵風機其中部件進風組件和牽引組件的作用：

　　1、進風組件由負壓風筒組成，用于將含塵空氣從迎頭抽出。

2、當采用皮帶機尾的導軌運行方式時，牽引組件用于連接機架和轉載機。以使除塵風機與掘進機同步前進或后退。

礦用濕式除塵風機的技術特點

（1）采用凸臺型結構設計過濾網，增大過濾網的過濾面積減小過濾風速從而在保證除塵效率的前提下，縮小除塵器的直徑，增強了除塵器對煤礦井下條件的適應性

（2）采用配套風機與導流段的一體化結構設計，減小了除塵器的長度以及減輕了除塵器的體積

（3）采用離心旋流除塵脫水技術，提高了除塵器的脫水效率

（4）采用高效防堵噴嘴，解決了煤礦除塵用水水質較差而使一般噴嘴堵塞的問題，使除塵器能夠長期穩定運行

為保證除塵風機的長期安全運行，必須注意正確使用和經常性的維護保養。

　　1除塵風機必須有接地措施。

　　2除塵風機應安裝在干燥通風處，并防止受其它腐蝕。

　　3除塵風機在使用前應檢查各緊固件是否齊全、牢固，連接是否可靠，葉輪的旋轉方向是否正確，試運轉是否靈活、有無雜音或異常聲、撞擊聲。

　　4使用操作

a、開機順序：首先打開向除塵風機供水的閥門，處于噴霧狀態下，啟動風機，待風機運轉后除塵風機處于正常工作狀態。

b、停機順序：先后關閉風機和除塵風機噴霧閥門，則除塵風機處于停機狀態。

　在外形上（1）我們采用凸臺型結構設計過濾網，增大過濾網的過濾面積減小過濾風速從而在保證除塵效率的前提下，縮小除塵器的直徑，增強了除塵器對煤礦井下條件的適應性；(2)采用配套風機與導流段的一體化結構設計，減小了除塵器的長度以及減輕了除塵器的體積；(3)采用離心旋流除塵脫水技術，提高了除塵器的脫水效率；

安裝及注意事項

　　1除塵風機設有支撐腳和懸吊孔，即可安裝在巷道中的地面使用，也可懸掛使用。

　　2除塵風機葉輪的旋轉方向必須符合機殼上指示箭頭所指示的方向。

　　3除塵風機必須由專人操作和管理。

　　4除塵風機的安裝和使用必須符合“煤礦安全規程”的有關規定。

　　5經過長途運輸或長期擱置不用的除塵風機，在使用前必須測量電機定子絕緣電阻（絕緣電阻不小于50兆歐），經檢查合格方可接通電源，試運行10分鐘，若無異常聲響即可投入正常運行。

　　6除塵風機在煤礦井下使用時必須用U型不延燃橡套電纜。
